M-150Z

COLOCACIÓN DEL CAMBRILLÓN

COLOCACIÓN DEL CAMBRILLÓN

GUIA DE COLOCACIÓN

El corte en forma de horquilla en algunos diseños de cambrillones crea una zona algo más débil. Por ello, se recomienda colocar el cambrillón de manera que al menos 12 mm desde el final de la horquilla queden dentro del tacón.

CARACTERÍSTICAS MECÁNICAS

CARACTERÍSTICAS MECÁNICAS

CARACTERÍSTICAS MECÁNICAS

La siguiente figura representa el efecto del tipo de nervio moldeado sobre la resistencia del cambrillón. Por ello, se pueden conseguir diseños resistentes al mínimo coste.

DESCRIPCIÓN:

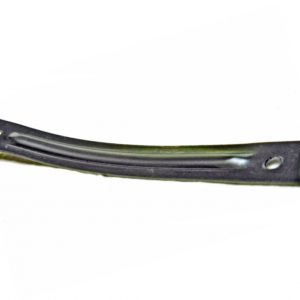

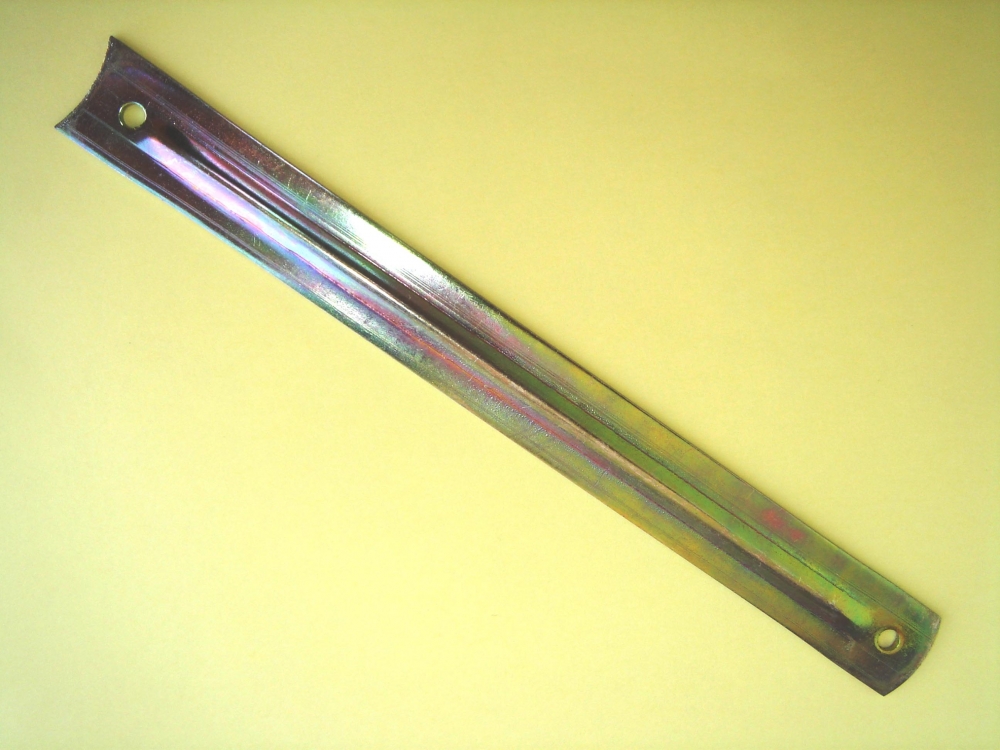

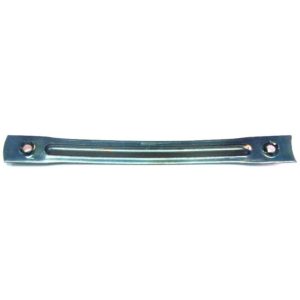

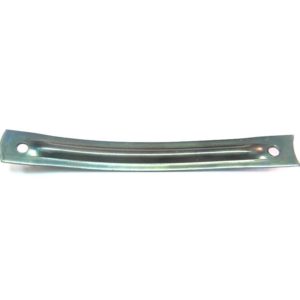

Cambrillón Fleje Acero con taladros (Zincados)

APLICACIÓN:
Plantillas para Calzado e Inyectado en PU

MATERIAL:
Fleje Acero 15×1,10 mm.
Fleje Acero 15×1,20 mm.

PERFILES / CURVAS:
Sobre Pedido

LARGOS:
De 9 a 130 cms.
